製品ラインナップ

シャット弁は3種類の素材をご用意しています。
また、口径タイプは6mm〜25mmまで取り扱っています。
幅広いノズルに対応できるので、お客様が今お使いの充填機械の充填口にピッタリなシャット弁が見つかります。

食品向け、ライン充填向け、化学向け、の3タイプのシャット弁があります。
どのシャット弁も柔軟性が高い素材のため、お客様の充填機にマッチしやすい仕様になっています。

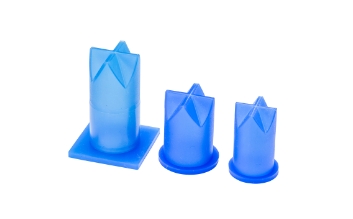

  • 食品の充填に シリコンゴムシャット弁

    シャット弁の標準品です。主に食品充填物向きです。充填物の粘性に応じて、素材の硬さを2種類ご用意しています。

    詳しく見る

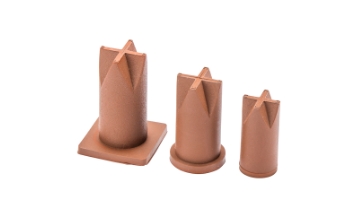

  • ラインの充填に 金探シャット弁

    金属粉が練り込まれたシリコンゴム性のシャット弁です。金属探知機やX線で感知が可能なので、自動充填ラインや充填作業者がいない環境での使用される場合に向いています。

    詳しく見る

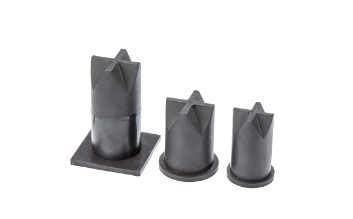

  • 化学関連の充填に フッ素ゴムシャット弁

    耐油性・耐薬品性に優れたシャット弁です。シリコンゴム以上の耐久性が必要な場合や化学系の充填物向きです。

    詳しく見る

台座のタイプ

Aタイプ
Mタイプ
Sタイプ

種別対応表

内径(φ) 6 8 10 12 16 19 25
台座 S S S Aロング Sロング S M A M M Aロング
シリコン
金探
フッ素

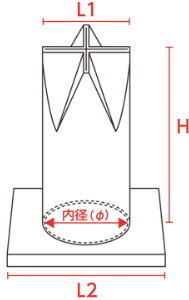

寸法図

内径(φ) 台座 H(mm) L1(mm) L2(mm)
6 S 23 8 9
8 S 25 10 10
10 S 23 11 13
10
※金探のみ
Aロング 35 11 20
12 S 30 14 14
16 M 36 18 21
16 A 41 18 28
19 M 41 22 26
25 M 41 27 33
25 Aロング 58 27 40
※上の図はAタイプとなります。

製品仕様

製品名 シャット弁
シリコン

主に食品充填に使用/充填物の耐熱温度は100℃まで

使用可
弱酸性、弱アルカリ性、アルコール
使用不可
強酸、強アルカリ(水酸化ナトリウム)、ガソリン、ベンゼン、トルエン、キシレン、四塩化炭素、燃料油、溶剤
金探
金属探知機またはX線などで感知させたい場合
フッ素

主に化学系充填に使用/液温は充填物による

使用可
酸、アルカリ、アルコール、各種オイル
使用不可
氷酢酸、ケトン、エーテル類、アミン類
適応機種 4DT/6DT/4DTH/8DTH/6ZR/8ZR/RD703+DU01/RD703+RU01/PS703/RX02
主な使用条件
  1. シャット弁内径に対して取り付けるノズル外径サイズが合致していること
  2. 取り付けるノズルの形状が円筒状であること
  3. ニップルに装着すること(ストレート配管への装着時を想定としておりません)
  4. 素材を膨潤させる充填物ではないこと
交換サイクル 1日/8h稼動として約1~3カ月(使用条件による/充填物、能力、取扱い方、配管構造、充填機機構、洗浄剤など)
